Especificações
A

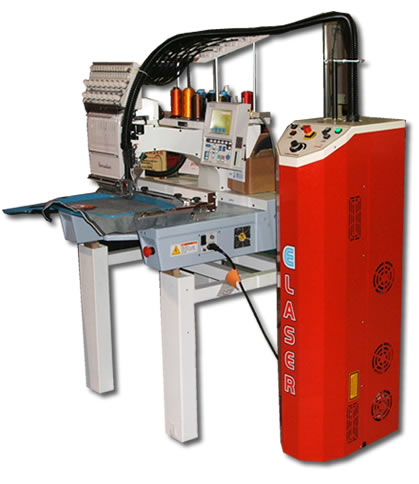

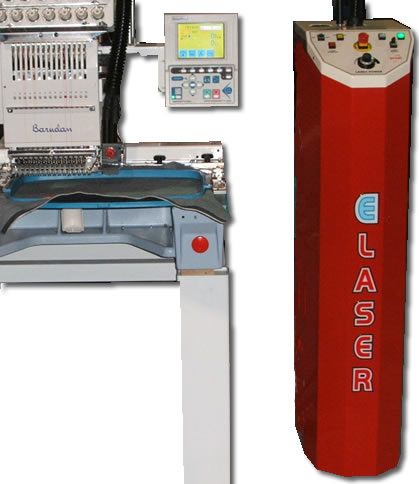

nova máquina "e.Laser" da Proel funciona em conjunto com
máquina de bordado e realiza cortes e
gravações a laser em qualquer tecido com
precisão. Este novo sistema não exige
alterações elétricas nem
mudanças em componentes mecânicos da
máquina de bordado. Pode ser instalado tanto em
máquinas novas ou antigas.
O
sistema realiza o controle automático da potência
do laser sincronizado com o movimento do pantógrafo da
máquina de bordado. A gravação ou
corte a laser é muito precisa, pois a fonte a laser
é perpendicular ao plano de trabalho da máquina.

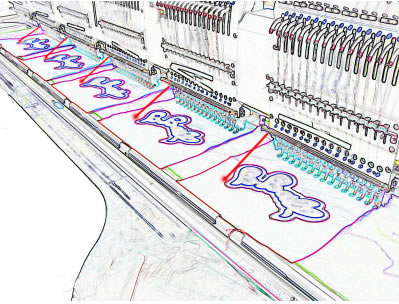

O sistema laser é capaz de atuar em toda a área
de trabalho do bastidor, podendo ser usado em qualquer tipo de
produção, desde o pequeno negócio de
bordado até grandes indústrias.
Caracteristicas:
O E.Laser está equipado com um laser de CO2, com fonte de 25
ou 50 Watts ( refrigerado a ar)
Durante o processo de corte e gravação a laser a
fumaça produzida é sugada através de
uma máquina de aspiração, onde
é reciclado e enviado para a cabeça de corte
através de um fluxo de ar que, além de manter
limpa a lente concentra o feixe laser, evitando a queima de material a
fim de ter cortes limpos e definidos.
• compatível com qualquer marca
de bordadeira
• disponível para maquinas
bordadeira de 1 a 4 cabeças
• corte de apliques em mesa plana, peça
fechada e boné
• inclui software para criação do
corte automático
• precisão absoluta e alta
qualidade de corte
• o raio laser não se move e o corte
é perfeito.
|
|
Fonte de alimentação
|
Monofásica 220/240 Vca ±
10% - 50/60Hz ± 2%
|
| Consumo
de energia max |
3000
W |
| Dimensões
(LxPxA) |
Dimensões
(LxPxA)
284 x492 x1253 milímetros |
| Peso
max |
80
kg |
| Ruído |
<70
db(com sucção de fumaça) |
| Área
de trabalho (WxD) |
O
mesmo que o bordado |
| Extração
de fumaça |
Sistema
superior de sucção |
| Aspiração
de fumaça |
Unidade
interna e externa |
| Tipo
de fonte de laser |
CO
2 - 10,6 µm - tipo fechado – Rf refrigerado a ar |
| Laser
potência |
25W
/ 50W |
| Diâmetro
Laser local |
140
µm |
| Velocidade
de corte |
Depende
da máquina para bordar |
| Resolução |
Do
mesmo bordados |
| Limpeza
óptica |
Ar
internos ou externos / gas externo |
| Software |
Focus
cut III ou sistema genéricos |
| Classe
do produto laser |
Classe
1 (PT-60825-1 :2003-02)
Classe I (CDRH E.U.A.-21 CFR) |
| Dispositivos
de segurança |
Porta
de segurança + bloqueador mecânico
interbloqueamento de laser |
